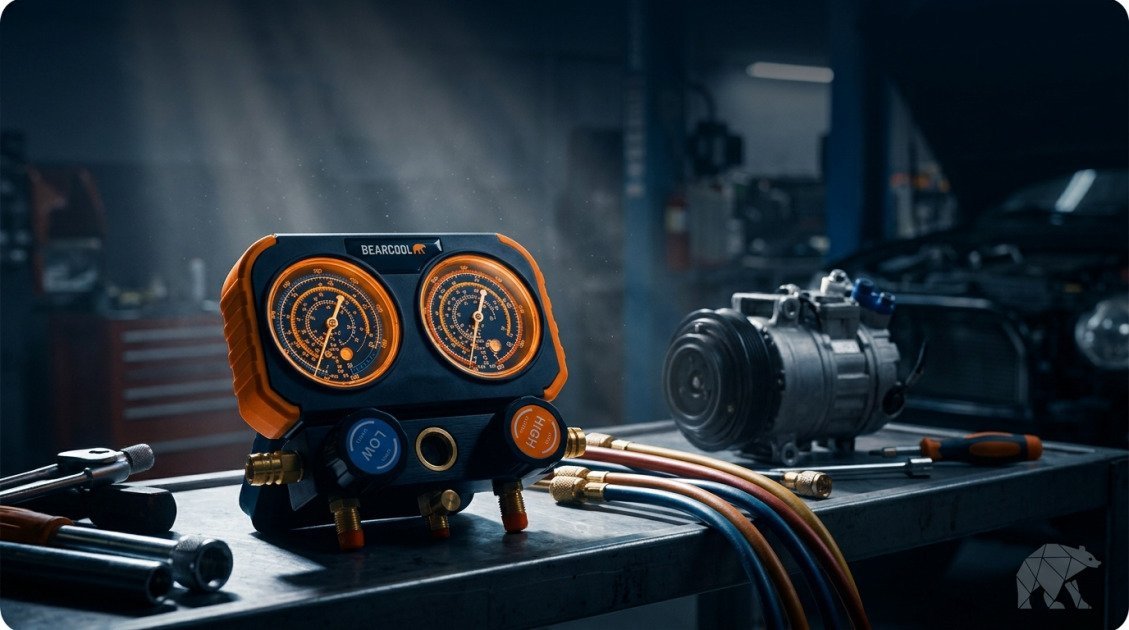

Zestaw manometrów do klimatyzacji R134a R1234yf – Poradnik

Automatyczna stacja klimatyzacji to świetne urządzenie do rutynowego serwisu, dopóki na stanowisko nie wjedzie pojazd z nietypową usterką. Gdy kompresor nie buduje ciśnienia, w układzie pojawia się zator, a klient żąda natychmiastowej diagnozy bez płacenia za odsysanie i ponowne napełnianie czynnika, tradycyjny zestaw manometrów do klimatyzacji r134a r1234yf staje się najważniejszym narzędziem w rękach diagnosty. Mobilność, precyzja fizycznego pomiaru oraz możliwość natychmiastowej weryfikacji parametrów po stronie niskiego i wysokiego ciśnienia to argumenty, których nie podważy żaden zautomatyzowany kombajn.

W pracy nowoczesnego warsztatu sprawne operowanie na dwóch różnych czynnikach, klasycznym R134a oraz nowszym R1234yf, to warunek konieczny do utrzymania płynności finansowej serwisu. W tym poradniku dowiesz się, jak prawidłowo interpretować wskazania zegarów, na co zwrócić uwagę przy wyborze osprzętu pomiarowego oraz jak uniknąć kosztownych błędów diagnostycznych. Do końca lektury opanujesz mechanikę ciśnieniową układów A/C na poziomie pozwalającym zdiagnozować każdą usterkę w kilkanaście minut.

Rola, jaką odgrywa zestaw manometrów do klimatyzacji r134a r1234yf w warsztacie

Ręczna diagnostyka ciśnieniowa pozostaje fundamentem elektromechaniki pojazdowej. W pełni automatyczna stacja staje się bezużyteczna w terenie, przy serwisie maszyn rolniczych, budowlanych czy w sytuacjach, gdy układ jest mocno zanieczyszczony i grozi uszkodzeniem wewnętrznych zaworów kombajnu A/C. Dedykowany zestaw manometrów do klimatyzacji r134a r1234yf pozwala na błyskawiczne wpięcie się w porty serwisowe bez konieczności podłączania zasilania sieciowego.

Source: SAE International Automotive Standards: Według wytycznych SAE dotyczących diagnostyki układów chłodniczych, dokładny odczyt różnicy ciśnień statycznych i roboczych stanowi najszybszą metodę wykrywania nieszczelności oraz uszkodzeń zaworów rozprężnych w pojazdach osobowych i ciężarowych.

Obsługa dwóch typów czynników chłodniczych w jednym warsztacie

Od momentu wprowadzenia dyrektywy MAC w obrocie funkcjonują dwa równoległe media chłodnicze. Choć charakterystyki ciśnieniowo-temperaturowe obu gazów są zbliżone, wymogi bezpieczeństwa oraz fizyczna konstrukcja portów serwisowych zapobiegają ich zmieszaniu. Profesjonalny zestaw manometrów do klimatyzacji r134a r1234yf posiada czytelne tarcze uwzględniające przeliczniki dla obu substancji, co eliminuje konieczność inwestowania w dwa osobne bloki pomiarowe.

Szybka diagnostyka ciśnieniowa A/C bez angażowania kombajnu

Podłączenie dużej stacji serwisowej do wstępnej ekspertyzy zajmuje czas i blokuje stanowisko. Ręczny zestaw pozwala w 3 minuty ustalić:

• Czy w układzie w ogóle znajduje się czynnik (ciśnienie statyczne).
• Czy po załączeniu sprzęgła kompresora następuje prawidłowy skok ciśnienia.
• Czy wentylator skraplacza reaguje na wzrost temperatury i ciśnienia po stronie HP.

Precyzyjny pomiar po stronie wysokiego i niskiego ciśnienia (HP i LP)

Kluczem do trafnej diagnozy jest jednoczesny podgląd obydwu sekcji. Strona niskiego ciśnienia (LP – Low Pressure) informuje o stanie parownika, zaworu rozprężnego oraz zasysaniu gazu przez kompresor. Strona wysokiego ciśnienia (HP – High Pressure) obrazuje wydajność tłoczenia sprężarki oraz sprawność odprowadzania ciepła przez skraplacz.

Budowa i parametry techniczne: co zawierają stacje manometrów chłodniczych?

Solidne manometry chłodnicze dwuzegarowe stanowią serce każdego osprzętu pomiarowego. Wokół mosiężnego lub aluminiowego bloku zaworowego ze wziernikiem przepływu osadzono dwa wyselekcjonowane wskaźniki zabezpieczone gumową osłoną antywstrząsową.

Przy wyborze sprzętu do codziennej, ciężkiej pracy warsztatowej należy bezwzględnie zwrócić uwagę na klasę dokładności zegarów oraz materiał wykonania uszczelnień. Tanie zamienniki bez certyfikacji szybko tracą zerowanie i ulegają rozkalibrowaniu pod wpływem uderzeń hydraulicznych.

Zegary manometryczne z podwójną skalą i klasą dokładności

Wysokiej klasy manometry posiadają skale wyskalowane w barach oraz psi, z naniesionymi punktami odniesienia temperatur dla czynników R134a oraz R1234yf. Obudowy wypełnione gliceryną lub wyposażone w mechanizmy tłumiące drgania gwarantują, że pulsacja generowana przez kompresor nie uniemożliwi odczytu wartości.

Węże serwisowe A/C 150 cm i ich wytrzymałość ciśnieniowa

Dołączane do zestawu węże serwisowe A/C 150 cm muszą sprostać rygorystycznym normom ciśnieniowym. Praca na stronie HP wiąże się z wartościami przekraczającymi 20 barów, a przy awariach skraplacza nawet 30 barów. Wąż musi posiadać wielowarstwową strukturę z oplotem syntetycznym, zabezpieczającą przed rozerwaniem oraz mikroprzepuszczalnością gazu.

Szybkozłączki do klimatyzacji HP LP z zaworami odcinającymi

Bezpieczną obsługę gwarantują profesjonalne szybkozłączki do klimatyzacji HP LP wyposażone w wewnętrzne pokrętła iglicowe. Umożliwiają one wpięcie adaptera na port samochodowy bez otwierania przepływu, a dopiero późniejsze wkręcenie iglicy otwiera zawór Schradera. Chroni to dłonie operatora przed zamrożeniem oraz zapobiega niekontrolowanemu wyciekowi czynnika do atmosfery.

Poniżej przedstawiamy zestawienie parametrów technicznych profesjonalnych zestawów warsztatowych z produktami budżetowymi.

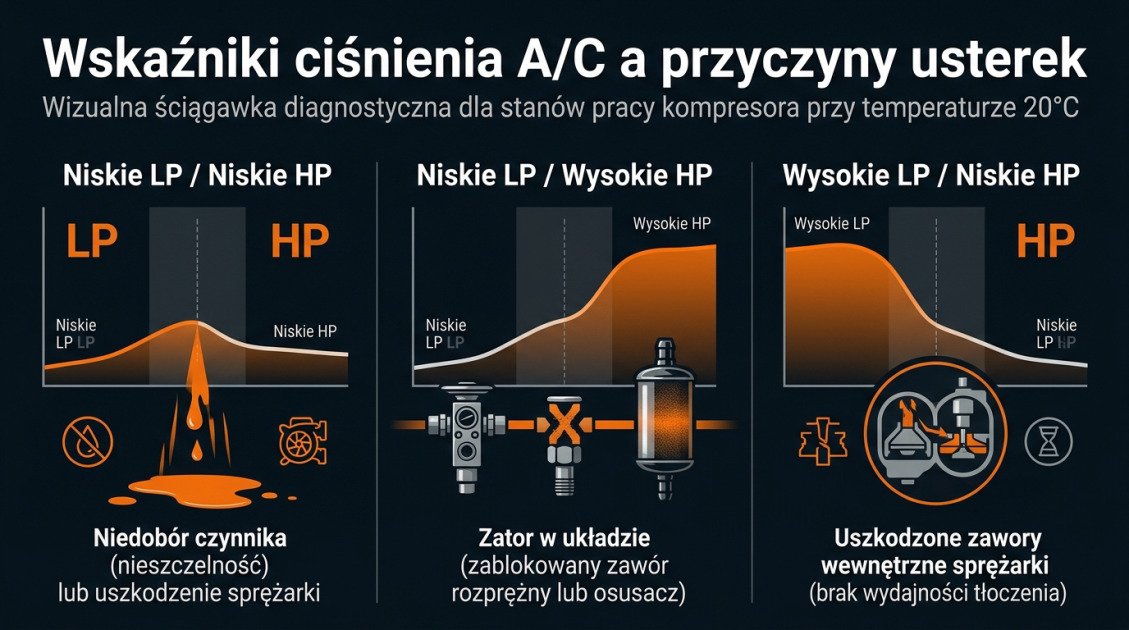

Interpretacja odczytów manometrów: przewodnik po diagnostyce usterek A/C

Samo podłączenie zestawu to połowa sukcesu. Prawidłowa diagnostyka ciśnieniowa A/C wymaga powiązania wartości wskazywanych przez zegary z panującą temperaturą otoczenia oraz stanem technicznym podzespołów mechanicznych.

Source: MACS Worldwide Technical Reports: Według danych technicznych Mobile Air Climate Systems Association, ponad 60% błędnych diagnoz wymiany sprężarki wynika z braku odczytu ciśnień spoczynkowych i niewłaściwej oceny przepływu powietrza przez skraplacz.

Prawidłowe ciśnienia spoczynkowe i robocze dla R134a oraz R1234yf

Przy wyłączonym silniku i wyrównanych temperaturach (ok. 20°C) ciśnienie spoczynkowe w układzie powinno wynosić od 4,5 do 5,5 bara dla obu czynników. Po uruchomieniu klimatyzacji na maksymalnym chłodzeniu prawidłowe wartości robocze wynoszą:

• Strona LP (Niskie ciśnienie): od 1,5 do 2,5 bar
• Strona HP (Wysokie ciśnienie): od 12,0 do 16,0 bar (w zależności od obciążenia)

Wartości te zmieniają się w zależności od napełnienia. Zachęcamy do weryfikacji danych producenta pojazdu, dlatego warto sprawdzić naszą kompletną tabelę napełnienia klimatyzacji samochodowej.

Za niskie ciśnienie na stronie LP i HP: wyciek czynnika lub zator

Jeśli zegar LP wskazuje wartość poniżej 1 bara lub wchodzi w podciśnienie, a strona HP pozostaje równie niska (np. 5 barów), oznacza to głęboki niedobór medium lub całkowity brak przepływu za zaworem rozprężnym. W przypadku zatoru rurka przed zaworem rozprężnym będzie gwałtownie oszraniać.

Zbyt wysokie ciśnienie HP: niewydajny skraplacz lub przepełnienie układu

Gdy wskaźnik HP szybuje w kierunku 22-28 barów, a wentylator chłodnicy pracuje na najwyższym biegu, przyczyną jest brak oddawania ciepła. Powodem może być zapchany brudem i liśćmi skraplacz, awaria wentylatora lub przeładowanie układu czynnikiem i olejem.

Specyfika i różnice przy obsługiwaniu czynników R134a oraz R1234yf

Choć fizyka chłodnicza pozostaje bez zmian, użycie właściwego sprzętu do konkretnego gazu jest wymogiem prawa oraz gwarancją bezpieczeństwa. Profesjonalne zegary do klimatyzacji r134a r1234yf pozwalają na bezproblemową adaptację stanowiska diagnostycznego.

Konstrukcja przyłączy i unikanie pomyłek przy podłączaniu

Aby uniknąć przypadkowego wymieszania gazów, średnice portów serwisowych dla R1234yf zostały zaprojektowane według innych wymiarów niż w układach R134a. Szybkozłączka R1234yf posiada inną geometrię zatrzasku. Nigdy nie należy stosować siły ani dorabianych na własną rękę przejściówek bez zaworów zabezpieczających.

Szczegółowy opis norm i technicznych wymogów przezbrajania stanowisk znajdziesz w artykule opisującym przejście z R134a na R1234yf.

Kompatybilność uszczelnień i odporność na oleje PAG oraz POE

Czynnik R1234yf wymaga stosowania olejów syntetycznych o specyficznych właściwościach higroskopijnych i chemicznych (m.in. dedykowane oleje PAG z podwójną końcówką łańcucha oraz POE w pojazdach hybrydowych i elektrycznych). Elementy uszczelniające zastosowane w blokach manometrów i wężach muszą charakteryzować się pełną odpornością chemiczną na te media, chroniąc gumę przed spęcznieniem.

Zastosowanie specjalistycznych adapterów i redukcji serwisowych

W przypadku serwisu pojazdów zabytkowych lub specyficznych maszyn konieczna bywa adaptacja złączy. W ofercie BEARCOOL dostępne są sprawdzone elementy, takie jak wyprodukowane ze stali adaptery portu serwisowego HP+LP R12 na R134a wyposażone w zaworki Schradera oraz kapturki ochronne (gwint 1/4″ x 16 mm), gwarantujące bezawaryjne przejście na nowoczesne standardy pomiarowe.

Jak prawidłowo używać zestawu manometrów w serwisie samochodowym?

Użytkowanie przyrządów pomiarowych wymaga przestrzegania procedury technologicznej. Podłączenie urządzenia określanego jako stacja manometrów do klimatyzacji musi odbywać się w ściśle określonej kolejności, co chroni układy przed zapowietrzeniem.

Odpowietrzanie przewodów ciśnieniowych i stabilizacja odczytu

Jeśli zachodzi potrzeba podania niewielkiej ilości czynnika lub oleju z zewnętrznego pojemnika przez żółty wąż środkowy, kluczowe jest odpowietrzenie przewodu. Wprowadzenie nieskroplonych gazów (powietrza) do układu klimatyzacji drastycznie obniża wydajność chłodzenia i prowadzi do korozji wewnętrznej.

Zasady BHP przy pracy z czynnikiem R1234yf (klasa A2L)

Czynnik R1234yf jest sklasyfikowany jako gaz lekko palny (klasa A2L). Podczas wykonywania pomiarów na tym czynniku zabronione jest używanie otwartego ognia, palenie papierosów czy stosowanie narzędzi iskrzących w pobliżu portów serwisowych. Stanowisko pracy powinno posiadać sprawną wentylację grawitacyjną lub mechaniczną.

Rozwiązania BEARCOOL dla serwisu klimatyzacji: polska jakość OEM

BEARCOOL to polski producent i dostawca profesjonalnego wyposażenia dla branży chłodniczej i motoryzacyjnej. Stawiając na unikalne projektowanie materiałowe, dostarczamy rozwiązania cechujące się „niedźwiedzią” trwałością, odporną na trudne warunki codziennej pracy warsztatowej.

Doskonałym przykładem naszej dbałości o detale jest kompletnie wyposażony zestaw manometrów BearCool z wężami 150 cm (kod produktu CEL4416). Zestaw ten zawiera wzmocnione węże trójkolorowe ze standardowym gwintem 1/4″ | 1/4″, komplet szybkozłączek HP i LP do czynnika R134a oraz pancerną walizkę transportową. Został zaprojektowany do uniwersalnej obsługi mediów R22, R134a, R410A oraz R32 w cenie 250,00 zł.

„Niedźwiedzia” wytrzymałość i odporność na ekstremalne ciśnienia

Każdy element marki BEARCOOL, od uszczelek, przez elastyczne przewody pomiarowe, aż po zaawansowane maszyny czyszczące, przechodzi wielostopniową kontrolę jakości. Nasze elementy spełniają i często przewyższają specyfikacje OEM, dając mechanikowi pewność, że sprzęt nie zawiedzie podczas intensywnego sezonu letniego.

Kompleksowa oferta: od manometrów po urządzenia do płukania A/C

Systemy pomiarowe to zaledwie wstęp do naszej oferty. Dystrybuujemy kompleksowe wyposażenie stanowiskowe, w tym innowacyjne urządzenia do pulsacyjnego płukania układów po zatarciu kompresora, wagi elektroniczne, skraplacze, uniwersalne chłodnice oraz specjalistyczne profesjonalne narzędzia warsztatowe, takie jak klucze do sprzęgieł Denso.

Wsparcie techniczne B2B i dostępność części zamiennych od ręki

Współpraca z polskim producentem eliminuje problem wielotygodniowego oczekiwania na komponenty zamienne. Oferujemy pełne wsparcie posprzedażowe B2B, dostępność uszczelnień, szybkozłączek i adapterów od ręki z naszego magazynu oraz merytoryczne doradztwo techniczne dla mechaników.

Zainwestuj w bezkompromisową diagnostykę A/C

Inwestycja w profesjonalny zestaw manometrów do klimatyzacji r134a r1234yf to najszybsza droga do podniesienia standardu usług diagnostycznych w Twoim warsztacie. Eliminacja błędnych diagnoz, pewność fizycznego odczytu parametrów roboczych oraz bezawaryjność osprzętu w najtrudniejszych warunkach dają przewagę przewyższającą konkurencję pracującą wyłącznie na automatycznych stacjach.

Wybierając rozwiązania marki BEARCOOL, zyskujesz sprzęt o legendarnej, „niedźwiedziej” wytrzymałości, wsparcie techniczne polskiego producenta oraz natychmiastowy dostęp do komponentów OEM. Zadbaj o stabilność swojego serwisu i zaufanie klientów już dziś.
