Jak odczytać ciśnienia na manometrach klimatyzacji?

Zdarzyło Ci się kiedyś stać nad otwartą maską samochodu, patrząc na nerwowo drgające wskazówki, i zastanawiać się, czy kompresor właśnie dokonuje żywota, czy to po prostu zatkany dławik? Dla każdego profesjonalnego warsztatu w 2026 roku te kilka metalowych tarcz pomiarowych to kluczowy element codziennej diagnostyki. Bez precyzyjnego odczytu ryzykujesz nie tylko stratę czasu, ale i kosztowne reklamacje klientów. Jak prawidłowo odczytać ciśnienia na manometrach klimatyzacji i wyciągnąć z nich bezbłędne wnioski? Dzięki tym wskazówkom opanujesz tę sztukę do tego stopnia, że sprawnie zidentyfikujesz każdą usterkę układu.

Klimatyzacja samochodowa nie wybacza błędów i zgadywania na ślepo. Każda nieszczelność, nadmiar oleju czy wilgoć w układzie natychmiast manifestują się konkretnymi wahaniami ciśnień. Jako oficjalny partner profesjonalnych serwisów A/C, polska marka BEARCOOL dostarcza rozwiązania o niedźwiedziej wytrzymałości, które radzą sobie z najtrudniejszymi warunkami eksploatacyjnymi. Pozwala to wejść na wyższy poziom diagnostyki i zabezpieczyć swój serwis przed kosztownymi pomyłkami.

Dlaczego prawidłowe ciśnienie klimatyzacji samochodowej jest kluczem do wydajności?

Współczesne systemy termiczne w pojazdach wymagają niezwykłej dokładności podczas serwisu. Prawidłowe działanie klimatyzacji opiera się na ciągłych, precyzyjnych przemianach fazowych czynnika chłodniczego. Nawet drobne odchylenie od normy drastycznie obniża sprawność chłodzenia i nadmiernie obciąża kompresor.

Uzyskanie optymalnych parametrów zależy bezpośrednio od precyzji diagnostycznej. Serwisanci muszą kontrolować prawidłowe ciśnienie klimatyzacji samochodowej, by zapobiec zatarciu kluczowych podzespołów. Każda nieszczelność lub nadmiar gazu bezpośrednio wpływa na trwałość systemu.

Rola czynnika chłodniczego w stabilizacji ciśnień roboczych

Właściwości fizyczne gazu determinują ciśnienie robocze R134a r1234yf w poszczególnych sekcjach. Każdy z tych czynników wykazuje inną charakterystykę termodynamiczną przy określonej temperaturze. Prawidłowe zrozumienie tych różnic zapobiega błędom podczas napełniania układu.

Różnice między niskim ciśnieniem (LP) a wysokim ciśnieniem (HP)

Układ klimatyzacji dzieli się na strefę ssącą niskiego ciśnienia (LP) oraz tłoczną wysokiego ciśnienia (HP). Porty serwisowe o różnych średnicach ułatwiają bezpieczne podłączenie dedykowanych przewodów pomiarowych. Monitorowanie obu tych stref jednocześnie pozwala precyzyjnie określić sprawność dławika oraz kompresora.

Wpływ temperatury otoczenia na odczyty manometru

Temperatura zewnętrzna bezpośrednio modyfikuje odczyty na manometrach. Wzrost temperatury otoczenia powoduje naturalny wzrost ciśnień roboczych w układzie, nawet przy pełnej sprawności podzespołów. Ignorowanie korekty temperaturowej jest najczęstszym błędem diagnostycznym w okresie letnim.

Interpretacja wskazań manometrów klimatyzacji w praktyce serwisowej

Aby skutecznie zdiagnozować usterkę, niezbędna jest poprawna interpretacja wskazań manometrów klimatyzacji w zróżnicowanych warunkach roboczych. Pomiar statyczny daje nam informację jedynie o obecności czynnika, natomiast pomiar dynamiczny ujawnia faktyczny stan techniczny komponentów.

Właściwa analiza parametrów pracy pozwala skrócić czas lokalizacji usterki o ponad połowę. Stowarzyszenie Inżynierów Motoryzacji (SAE) wskazuje, że ponad 40% awarii sprężarek wynika z błędnej interpretacji ciśnień roboczych.

Precyzyjna analiza skomplikowanych parametrów wymaga od diagnosty maksymalnego skupienia, dlatego w przerwach między wymagającymi naprawami warto zadbać o regenerację zespołu – odpowiednio dobrana kawa w biurze lub strefie socjalnej serwisu to prosty sposób na podniesienie koncentracji i produktywności mechaników.

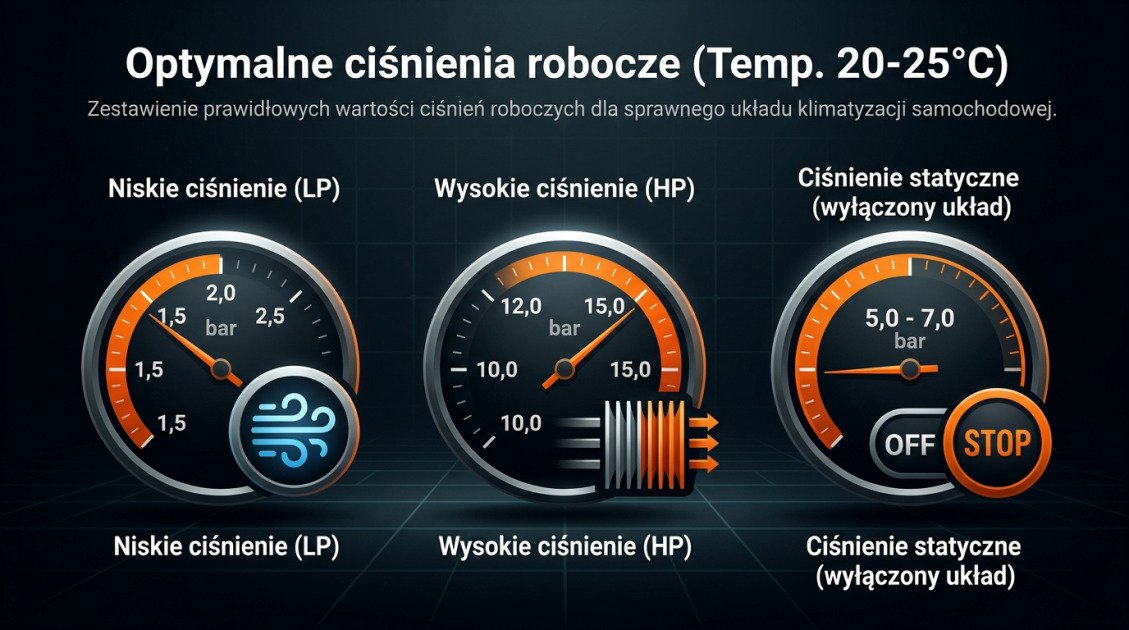

Tabela prawidłowych wartości dla czynnika R134a oraz R1234yf

Poniższa specyfikacja przedstawia optymalne zakresy ciśnień dla obu popularnych czynników w temperaturze otoczenia 20, 25 stopni Celsjusza. Wartości te są bazą wyjściową dla każdego diagnosty.

Wzorcowy wykres pracy sprawnego układu A/C

W momencie załączenia kompresora sprawny układ natychmiast reaguje zauważalną zmianą parametrów. Wskazówka po stronie niskiej (LP) płynnie opada, podczas gdy strona wysoka (HP) proporcjonalnie pnie się w górę. Brak tej dynamicznej reakcji jest pierwszym sygnałem uszkodzenia sterowania.

Najczęstsze anomalie: co oznacza niskie ciśnienie LP i wysokie HP?

W codziennej praktyce warsztatowej rzadko spotyka się podręcznikowo działające układy. Prawdziwym wyzwaniem jest sytuacja, w której odczyty odbiegają od normy, na przykład gdy obserwujemy niskie ciśnienie LP wysokie HP.

Zablokowany zawór rozprężny a zaburzenia przepływu

Gdy zawór rozprężny ulegnie zablokowaniu w pozycji zamkniętej, strona ssąca szybko wpada w próżnię. Manometr LP wskazuje wartości poniżej zera, natomiast ciśnienie HP drastycznie spada. Blokada ta uniemożliwia prawidłowy obieg czynnika i drastycznie obniża sprawność chłodzenia.

Niewydolność skraplacza (chłodnicy klimatyzacji) jako przyczyna skoków HP

Brak odpowiedniej wymiany ciepła na skraplaczu wywołuje gwałtowny wzrost wysokiego ciśnienia. Problem ten staje się szczególnie widoczny podczas postoju pojazdu lub w korku ulicznym. Często towarzyszy mu usterka wentylatora chłodnicy lub mechaniczne zanieczyszczenie lamelek.

Wilgoć i zanieczyszczenia w układzie: eliminacja poprzez pulsacyjne płukanie

Wilgoć w połączeniu z olejem tworzy kwasy niszczące metalowe komponenty układu od wewnątrz. Aby usunąć osady i zanieczyszczenia stałe, niezbędne jest profesjonalne urządzenie do pulsacyjnego płukania i czyszczenia układu klimatyzacji BEARCOOL. Proces ten skutecznie eliminuje zatory, stabilizując późniejsze ciśnienia robocze.

Diagnostyka klimatyzacji manometrami krok po kroku

Wdrożenie systematycznej procedury kontrolnej chroni warsztat przed kosztownymi pomyłkami. Prawidłowa diagnostyka klimatyzacji manometrami wymaga skrupulatności i przestrzegania zasad bezpieczeństwa BHP. Zawsze kontroluj parametry na stabilnych obrotach silnika.

Choć manometry są kluczowym narzędziem, w nowoczesnych autach przydatna bywa również diagnostyka komputerowa klimatyzacji samochodowej, która pozwala odczytać parametry z czujników ciśnienia bezpośrednio ze sterownika. Połączenie obu tych metod daje pełny obraz sytuacji.

Podłączenie manometrów do portów serwisowych LP i HP

Zawsze upewnij się, że zawory na bloku manometrów są zakręcone przed podłączeniem szybkozłączy. Niebieski wąż łączymy z portem LP, a czerwony z HP, unikając zanieczyszczenia złączy. Dopiero po zablokowaniu szybkozłączy na portach otwieramy zawory mechaniczne.

Test szczelności azotem i próba ciśnieniowa z reduktorem

Wyszukiwanie mikronieszczelności wymaga podania wysokiego ciśnienia próbnego do wyłączonego układu. Wykorzystując Profesjonalny reduktor do azotu 50 bar do klimatyzacji test azotem marki BEARCOOL o kodzie CEL3925 (cena: 280.00 zł, o maksymalnym ciśnieniu wlotowym 200 bar i przepustowości do 100 m3/h), możemy bezpiecznie kontrolować ciśnienie robocze od 0 do 50 bar i precyzyjnie zlokalizować ubytki.

Analiza zachowania wskazówek po wyłączeniu kompresora

Po wyłączeniu klimatyzacji ciśnienia po obu stronach powinny powoli dążyć do wyrównania. Jeśli proces ten zachodzi zbyt wolno, może to wskazywać na zapchany filtr, osuszacz. Zbyt szybkie wyrównanie ciśnień często świadczy o nieszczelnych zaworach wewnętrznych sprężarki.

Uszkodzony kompresor a ciśnienia na manometrach klimatyzacji

Kiedy sprężarka ulega awarii, charakterystyczne ciśnienia na manometrach klimatyzacji powalają szybko postawić trafną diagnozę bez konieczności demontażu podzespołu. Kluczem jest obserwacja amplitudy drgań wskazówek oraz ich wzajemnej relacji podczas obciążenia.

Zgodnie z badaniami instytutu TÜV SÜD, właściwe przygotowanie układu przed montażem sprężarki eliminuje do 95% powtórnych reklamacji. To pokazuje, jak ważna jest czystość całego systemu.

Objawy zużycia tarczy sprzęgła sprężarki i elektrozaworu

W przypadku zużycia elementów takich jak tarcza sprzęgła, kompresor nie zostaje fizycznie uruchomiony mimo podania napięcia. Wskazówki manometrów pozostają nieruchome, pokazując identyczne ciśnienie statyczne równe ciśnieniu otoczenia. Warto wówczas sprawdzić stan cewki oraz fizyczne zużycie tarczy dociskowej.

Brak różnicy ciśnień między LP a HP – diagnoza uszkodzenia tłoków

Jeżeli po uruchomieniu układu wskazówki LP oraz HP niemal się nie poruszają, oznacza to brak wydajności tłoczenia. Zużyte lub zatarte tłoki kompresora nie są w stanie wytworzyć odpowiedniego podciśnienia ani nadciśnienia. Taki stan jednoznacznie kwalifikuje sprężarkę do wymiany.

Dlaczego po wymianie sprężarki konieczne jest płukanie układu?

Zatarty kompresor pozostawia w układzie tysiące mikro-opiłków, które natychmiast zniszczą nową część. Przed montażem nowej sprężarki należy bezwzględnie przepłukać cały układ. W tym celu doskonale sprawdza się prosty i skuteczny zestaw do płukania układu klimatyzacji (cylinder z manometrem CEL1795 w cenie 150.00 zł) z przewodem o wytrzymałości do 35 bar, który bez problemu usuwa groźne zanieczyszczenia.

Wybór profesjonalnego manometru do klimatyzacji o niedźwiedziej wytrzymałości

Niezawodność diagnostyki zależy bezpośrednio od jakości narzędzi pomiarowych. Standardowy, tani manometr do klimatyzacji szybko ulega rozkalibrowaniu, co prowadzi do błędnych diagnoz. Inwestycja w sprzęt o podwyższonej odporności to fundament zaufania w relacjach B2B.

Właściwości fizyczne profesjonalnych bloków manometrów BEARCOOL

Bloki manometrów BEARCOOL cechują się wyjątkową odpornością na agresywne oleje syntetyczne PAG i POE. Wyraźne, kontrastowe skale ułatwiają odczyt parametrów nawet w słabo oświetlonym warsztacie samochodowym. Solidna konstrukcja korpusu gwarantuje bezawaryjną pracę przez wiele sezonów.

Węże serwisowe i adaptery – zapobieganie dławieniu przepływu

Precyzyjne adaptery oraz elastyczne węże serwisowe zapopiegają dławieniu przepływu czynnika podczas pomiarów. Wysoka odporność materiałowa na ciśnienia rozrywające zapewnia pełne bezpieczeństwo pracy diagnosty. Wszystkie profesjonalne narzędzia pomiarowe i diagnostyczne znajdziesz w sklepie BEARCOOL.

Aby ułatwić wybór odpowiedniego rozwiązania, poniżej przedstawiamy bezpośrednie porównanie profesjonalnego sprzętu z tanimi zamiennikami rynkowymi.

Pamiętaj, że precyzyjna diagnostyka to nie tylko kwestia posiadania odpowiednich przyrządów. To przede wszystkim wiedza, jak te parametry ze sobą powiązać i przełożyć na realny stan techniczny pojazdu.

Właściwe interpretowanie ciśnienia na manometrach klimatyzacji to różnica między profesjonalnym serwisem a amatorem działającym po omacku. Wybór podzespołów i narzędzi pomiarowych o niedźwiedziej sile od BEARCOOL gwarantuje Twojemu warsztatowi spokój, precyzję i najwyższą niezawodność usług. Zainwestuj w profesjonalny osprzęt i wyeliminuj błędy diagnostyczne już dziś!
