Jak odczytywać manometry klimatyzacji? Poradnik eksperta 2026

W profesjonalnym serwisie pojazdów rok 2026 przyniósł zaawansowaną elektronikę, ale fundament diagnostyki pozostał niezmienny, czyli fizyka ciśnień. Wiedza o tym, jak odczytywać manometry klimatyzacji, oddziela mechaników wymieniających części na oślep od prawdziwych ekspertów, którzy potrafią postawić trafną diagnozę w kilka minut. Manometry to oczy serwisanta, bez nich jesteś ślepy, a każda decyzja o dopełnieniu czynnika jest jedynie kosztownym zgadywaniem.

W BEARCOOL wiemy, że w warsztacie liczy się niezawodność, którą nazywamy „niedźwiedzią siłą”. Nasze komponenty są projektowane tak, by wytrzymać ekstremalne obciążenia, ale nawet najlepszy sprzęt wymaga operatora, który rozumie język wskazówek. W poniższym poradniku przeprowadzimy Cię przez proces interpretacji wyników, wyjaśnimy różnice między skalami i pokażemy, jak profesjonalne narzędzia serwisowe do klimatyzacji przekładają się na realny zysk Twojego serwisu. Przygotuj się na dawkę konkretnej, technicznej wiedzy bez marketingowego lania wody.

Podstawy obsługi: Z czego składa się zestaw manometrów serwisowych?

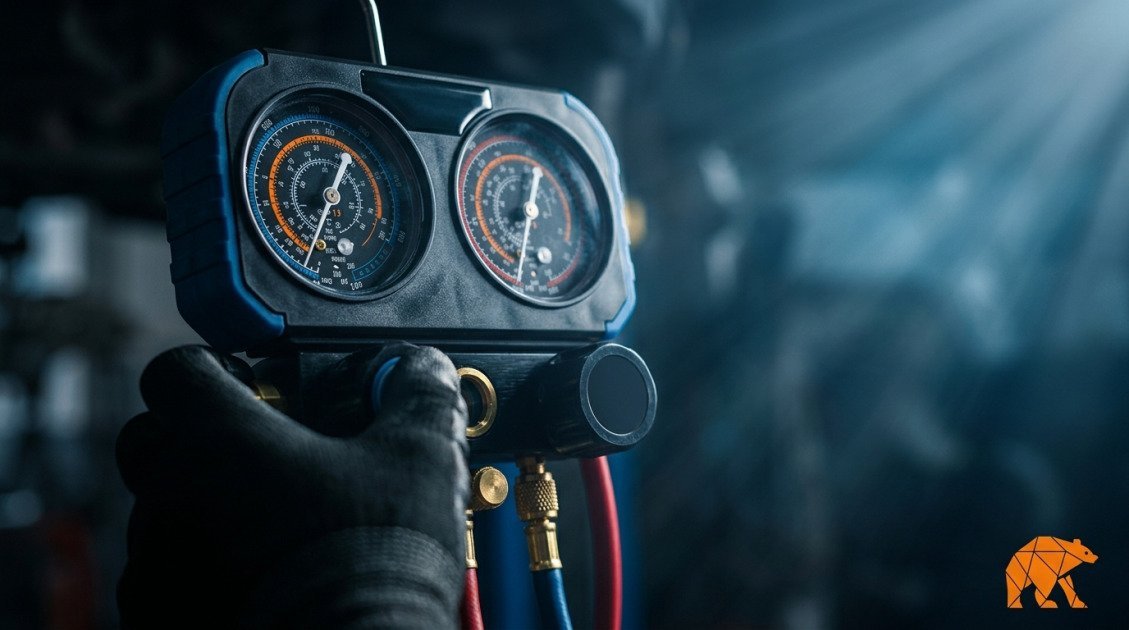

Profesjonalny zestaw manometrów z wężami to precyzyjny przyrząd pomiarowy, a nie tylko dwa zegary na wieszaku. Składa się on z bloku zaworowego z dwoma manometrami, zestawu trzech węży oraz szybko-złączy. Kolorystyka jest tutaj uniwersalnym standardem: niebieski oznacza stronę niskiego ciśnienia (LP, Low Pressure), natomiast czerwony to strona wysokiego ciśnienia (HP, High Pressure). Żółty wąż środkowy służy do podłączenia pompy próżniowej, butli z czynnikiem lub maszyny do płukania.

Kluczowym elementem zestawu BEARCOOL są zawory odcinające, które pozwalają na pełną kontrolę nad przepływem czynnika bez ryzyka jego wycieku do atmosfery. Solidność wykonania korpusu manometru ma bezpośredni wpływ na szczelność całego układu diagnostycznego. Według raportów technicznych z 2026 roku, ponad 30% błędnych diagnoz wynika z nieszczelności samych narzędzi serwisowych, dlatego postawienie na jakość OEM jest jedyną drogą do uniknięcia kosztownych reklamacji.

Różnice między manometrem niskiego (LP) i wysokiego ciśnienia (HP)

Manometr niebieski (LP) posiada skalę obejmującą podciśnienie oraz zakres ciśnień dodatnich, zazwyczaj do około 8-10 bar. Jest on niezwykle czuły, ponieważ to właśnie po stronie ssącej kompresora dzieją się procesy kluczowe dla wydajności chłodzenia. Z kolei manometr czerwony (HP) operuje w znacznie wyższym zakresie, często do 30-35 bar, co pozwala na monitorowanie pracy skraplacza i bezpieczeństwa całego systemu. Interpretacja wyników manometrów wymaga zrozumienia, że te dwa urządzenia pracują w tandemie, ponieważ jeden bez drugiego daje tylko połowę obrazu sytuacji.

Prawidłowe podłączenie manometrów do portów serwisowych

Proces podłączenia musi być szybki i pewny. Najpierw upewnij się, że zawory na manometrach są zamknięte. Następnie odciągnij tuleję szybkozłącza i dociśnij ją do odpowiedniego portu w samochodzie (LP ma mniejszą średnicę niż HP, co zapobiega pomyłkom). Pamiętaj, aby przed odczytem upewnić się, że węże są dokręcone do bloku manometrów. Diagnostyka klimatyzacji samochodowej zawsze powinna zaczynać się od sprawdzenia ciśnienia statycznego na wyłączonym silniku, co pozwoli ocenić, czy w układzie znajduje się jakakolwiek ilość czynnika chłodniczego.

Jak odczytywać manometry klimatyzacji oraz interpretacja skali i jednostek

Pytanie o to, jak odczytywać manometry klimatyzacji, sprowadza się do zrozumienia, co widnieje na tarczy urządzenia. Większość profesjonalnych manometrów, jak te z oferty BEARCOOL, posiada kilka współśrodkowych skal. Najważniejsza jest skala ciśnienia wyrażona w barach lub psi, ale równie istotne są skale temperatury nasycenia dla konkretnych czynników, takich jak R134a czy R1234yf. Skala temperatury informuje nas, w jakiej temperaturze dany czynnik zaczyna wrzeć przy wskazanym ciśnieniu.

Współczesne standardy warsztatowe w 2026 roku wymagają precyzji co do 0.1 bara. Podczas odczytu należy patrzeć na wskazówkę prostopadle do tarczy, aby uniknąć błędu paralaksy. Zaleca się również zwrócić uwagę na drgania wskazówki, ponieważ stabilny odczyt świadczy o prawidłowej pracy mechanicznej kompresora, podczas gdy gwałtowne pulsacje mogą sugerować uszkodzenie płytek zaworowych wewnątrz sprężarki.

Przeliczanie bar na psi w diagnostyce A/C

Choć w Europie standardem jest bar, wiele instrukcji serwisowych, szczególnie dla maszyn rolniczych i budowlanych, operuje w jednostkach psi. W manometrach BEARCOOL stosujemy czytelne, podwójne wyskalowanie, ale należy znać podstawowy przelicznik: 1 bar to około 14.5 psi. Poniższa tabela ułatwia szybką orientację w terenie bez konieczności sięgania po kalkulator.

Prawidłowe ciśnienie w układzie klimatyzacji samochodowej w 2026 roku

Nie istnieje jedna uniwersalna wartość ciśnienia dla każdego pojazdu. Ciśnienie w układzie klimatyzacji jest bezpośrednio uzależnione od temperatury otoczenia oraz wydajności układu chłodzenia silnika. W 2026 roku, przy coraz bardziej restrykcyjnych normach środowiskowych, producenci optymalizują układy tak, by pracowały na minimalnych ilościach czynnika, co sprawia, że margines błędu przy napełnianiu jest znikomy. Z tego powodu tak ważna jest waga czynnika chłodniczego podczas serwisowania, manometry służą do diagnostyki, ale to waga decyduje o finalnej ilości medium w układzie.

Przyjmuje się, że przy temperaturze 20-25°C, niskie ciśnienie (LP) powinno oscylować w granicach 1.5 – 2.5 bar, natomiast wysokie (HP) w przedziale 12 – 16 bar dla czynnika R134a. W przypadku nowszego czynnika R1234yf wartości te są zbliżone, jednak charakterystyka termodynamiczna wymaga jeszcze większej uwagi na sprawność skraplacza. Pamiętaj, że zbyt wysokie ciśnienie HP drastycznie skraca życie kompresora i może prowadzić do rozszczelnienia układu w najsłabszym punkcie, którym często są stare uszczelki.

Wpływ temperatury zewnętrznej na wskazania manometrów

To kluczowy punkt: im cieplej na zewnątrz, tym wyższe będą odczyty na manometrach. Przy temperaturze 35°C w cieniu ciśnienie HP może naturalnie wzrosnąć do 20-22 bar, co nadal jest wartością poprawną, o ile wentylatory skraplacza pracują na pełnej wydajności. Komponenty BEARCOOL, takie jak nasze uniwersalne chłodnice i skraplacze, są projektowane z myślą o najwyższej wytrzymałości. Ich struktura materiałowa bez problemu znosi pulsacje ciśnienia sięgające limitów OEM, zapewniając spokój eksploatacyjny nawet w najgorętsze dni lata 2026 roku.

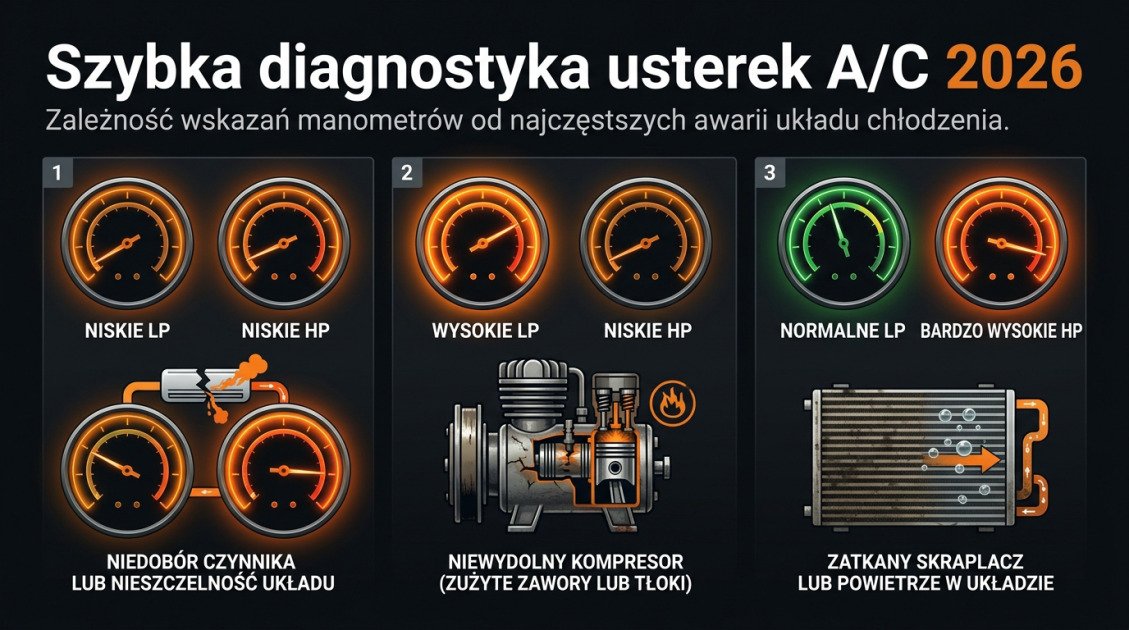

Najczęstsze usterki A/C a wskazania manometrów i tabela diagnostyczna

Sztuka, jaką jest diagnostyka klimatyzacji samochodowej, polega na precyzyjnym czytaniu wskazań przyrządów. Jeśli oba manometry pokazują niemal identyczne wartości podczas pracy kompresora, oznacza to, że sprężarka nie tłoczy, co sugeruje uszkodzenie mechaniczne lub awarię zaworu sterującego. Z kolei bardzo wysokie HP przy jednocześnie wysokim LP sugeruje zator w układzie lub drastyczną niewydolność skraplacza, na przykład przez zabrudzenie lamelami lub awarię wentylatora.

Zbyt niskie ciśnienie na obu manometrach i jego znaczenie

Kiedy po podłączeniu zestawu widzisz, że wskazówki ledwo drgnęły ponad zero, diagnoza wskazuje na brak czynnika. Prawdziwym wyzwaniem pozostaje znalezienie przyczyny usterki. Zanim ponownie napełnisz układ, musisz wykonać profesjonalny test. Według Standardów Serwisowych 2026, napełnianie nieszczelnego układu jest nie tylko nieekologiczne, ale i nieekonomiczne dla klienta. W takiej sytuacji zalecamy użycie azotu i reduktora, aby poddać system próbie ciśnieniowej.

Wysokie ciśnienie po stronie LP i niskie po stronie HP

To klasyczny objaw braku kompresji. Jeśli sprężarka pracuje przy załączonym sprzęgle lub aktywnym zaworze sterującym PWM, a ciśnienia nie rozchodzą się znacząco, oznacza to wewnętrzny przeciek w kompresorze. W takim przypadku sama wymiana czynnika nie przyniesie efektu. Niezbędna jest wymiana sprężarki oraz często proces określany jako jak płukać klimatyzację krok po kroku, aby usunąć opiłki z układu przed montażem nowej części BEARCOOL.

Profesjonalne narzędzia BEARCOOL do precyzyjnej diagnostyki

Aby Twoja praca była skuteczna, musisz ufać swoim narzędziom. Manometry serwisowe R134a marki BEARCOOL to produkt stworzony dla profesjonalistów, którzy nie uznają kompromisów. Każdy zestaw przechodzi rygorystyczną kontrolę jakości, sprawdzającą szczelność bloku zaworowego oraz kalibrację zegarów. Nasze manometry wyróżniają się wzmocnioną obudową odporną na upadki i chemię warsztatową.

Wybierając polską markę BEARCOOL, stawiasz na produkt o jakości OEM, który został zaprojektowany z uwzględnieniem realiów pracy w serwisach o dużym natężeniu ruchu. Nasze zestawy są w pełni kompatybilne z szeroką gamą adapterów, co pozwala na obsługę nie tylko aut osobowych, ale i maszyn rolniczych czy agregatów chłodniczych.

Zestawy manometrów BEARCOOL z wężami 150cm

Model Manometry BearCool z wężami 150cm o kodzie produktu CEL4416 to najpopularniejszy wybór wśród serwisantów. Dłuższe węże zapewniają swobodę ruchów, nawet gdy porty serwisowe znajdują się w trudnodostępnych miejscach głęboko w komorze silnika. Zestaw obsługuje czynniki R22, R134a, R410A oraz R32, co czyni go narzędziem uniwersalnym zarówno dla motoryzacji, jak i chłodnictwa stacjonarnego. W cenie 250,00 zł otrzymujesz profesjonalną walizkę, szybkozłącza i gwarancję precyzji, której nie oferują tanie zamienniki.

Test szczelności azotem przy użyciu reduktorów 50 bar

Sama interpretacja wyników manometrów to czasem zbyt mało do postawienia diagnozy. Gdy podejrzewasz mikro-nieszczelność, niezbędne jest użycie azotu. reduktor do azotu 50 bar BEARCOOL pozwala na bezpieczne podanie wysokiego ciśnienia do układu. Dzięki precyzyjnej regulacji i zaworowi bezpieczeństwa możesz testować szczelność parowników i skraplaczy bez ryzyka ich rozerwania. To fundament profesjonalnego serwisu w 2026 roku.

Dobre praktyki i bezpieczeństwo podczas pracy z wysokim ciśnieniem

Praca z gazami pod ciśnieniem 20-30 bar wymaga rygorystycznego przestrzegania zasad BHP. Nigdy nie odłączaj węży pod ciśnieniem bez zamknięcia zaworów na szybkozłączach. Kontakt ciekłego czynnika ze skórą lub oczami może spowodować dotkliwe odmrożenia, dlatego zawsze używaj okularów ochronnych i rękawic. Profesjonalny serwisant to bezpieczny serwisant.

Dbałość o narzędzia to również kwestia ekonomii pracy. Po każdym sezonie warto sprawdzić stan uszczelek w wężach i na szybkozłączach. Małe zanieczyszczenia z układów mogą z czasem uszkodzić precyzyjne mechanizmy manometrów, dlatego po pracy zawsze zabezpieczaj końcówki węży przed kurzem i wilgocią.

Kalibracja manometrów i dbałość o czystość szybkozłączy

Wskazówki manometrów mogą z czasem ulec lekkiemu rozkalibrowaniu. Większość modeli BEARCOOL posiada śrubę kalibracyjną pod osłoną tarczy, która pozwala na wyzerowanie przyrządu przy ciśnieniu atmosferycznym. Regularna weryfikacja wskazań zapewnia, że Twoja diagnoza zawsze będzie oparta na faktach, budując zaufanie i renomę Twojego warsztatu jako lidera w branży A/C.

Wiedza o tym, jak odczytywać manometry klimatyzacji, stanowi fundament Twojej profesjonalnej reputacji w 2026 roku. Wybierając narzędzia BEARCOOL, inwestujesz w sprzęt, który nadąży za Twoją ambicją i tempem pracy nowoczesnego warsztatu. Nie daj się zaskoczyć usterkom i postaw na polską jakość, „niedźwiedzią” wytrzymałość oraz precyzję, która zarabia na siebie z każdym serwisowanym autem.
